Temaslı takım ayar cihazı
Takımı tezgahta ölçün
S5TS temaslı takım ayar cihazı — boy, çap ve kırılma tespiti
Takım boyunu elle ayarlamak, bir işleme merkezinde en çok ölü zaman üreten işlerden biridir. Küçük çaplı kesicilerde ise kırılma çoğu zaman fark edilmeden geçer ve hatalı parçalar bir sonraki işleme aktarılır. S5TS, her iki sorunu da tezgahın kendi çevrimi içinde çözer.
Boy ve çap, tek cihazla

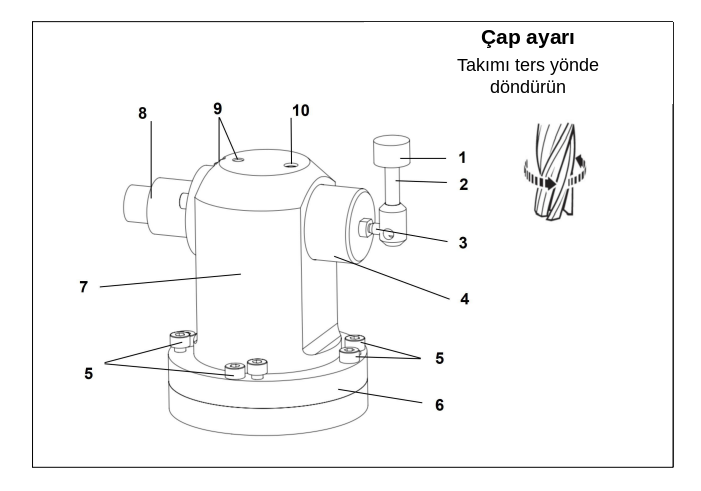

S5TS hem takım boyunu hem takım çapını ölçer. İki ölçüm de aynı temas yüzeyi üzerinden alınır: gövdenin yanında, dikey sap üzerinde duran silindirik temas elemanı. Boy ölçümünde takım bu elemanın üst yüzüne iner; çap ölçümünde yan yüzüne yaklaşır. Gövdenin üstündeki parça temas yüzeyi değil, koruyucu şapkadır.
İki ölçüm aynı çevrim içinde alınır ve değerler doğrudan takım ofset tablosuna yazılır. Yalnız boy ölçen cihazlarda çap aşınması görünmez; S5TS bu boşluğu kapatır.
Kinematik dirençli tetikleme
Cihaz, kinematik dirençli prensiple çalışır. Temas ucu üç bilya yuvası üzerine yay kuvvetiyle oturur; bir yüzeye dokunduğunda yuvalardaki temas alanı küçülür, direnç yükselir ve sinyal üretilir. Temas kalktığında mekanizma kendi yerine 1 mikron içinde geri oturur. Tekrarlanabilirliğin temeli bu geri oturma kararlılığıdır.
Ön hareket sıfırdır; yani tetikleme temas anında olur, ucun bir mesafe kat etmesini beklemez. Aşırı hareket koruması XY düzleminde ±12,5 derece, Z yönünde 6,35 milimetredir. Temas ömrü 10 milyon tetiklemenin üzerindedir ve temas yüzeyleri tungsten karbürdür.
Aşınma ve kırılma çevrim içinde
Takım işe başlamadan önce ölçülür, iş bittikten sonra tekrar ölçülür. İki ölçüm arasındaki fark aşınmayı gösterir. Fark izin verilen değeri aştığında tezgah alarm verir ve telafi gerektiğini bildirir; kırılma durumunda çevrim durdurulur. Karar operatörü beklemez, tezgahın programı içinde verilir.
Atölye koşulları
Gövde IP68 sınıfında sızdırmazdır ve çift korumalı yapıya sahiptir; soğutma sıvısı ve talaş mekanizmaya ulaşamaz. Kablo yağa dayanıklıdır, standart boyu 3 metredir ve isteğe göre değiştirilebilir. En küçük büküm yarıçapı R7'dir. Cihaz üzerindeki LED normalde kapalıdır, tetikleme anında yanar; böylece çalıştığı gözle doğrulanabilir.
Besleme 24 V DC, 20 mA'dir. Çıkış normalde açık kontaktır. Sinyal kablo ile iletildiği için pil, eşleştirme veya görüş hattı sorunu yoktur. Sektörde yaygın kullanılan kontrol üniteleri desteklenir.
| Model | S5TS |
|---|---|
| Ölçüm | Takım boyu ve çapı; kırık takım tespiti |
| Algılama yönü | 5 yön (±X, ±Y, +Z) |
| Tekrarlanabilirlik | 1 µm |
| Ön hareket | 0 |
| Aşırı hareket koruması | XY: ±12,5° Z: 6,35 mm |
| Temas kuvveti | XY: 0,4 – 0,8 N Z: 4,0 N |
| Temas ömrü | 10 milyondan fazla |
| Temas malzemesi | Tungsten karbür |
| En küçük algılanan takım | Ø1,0 mm |
| Sızdırmazlık | IP68, çift korumalı |
| Sinyal iletimi | Kablolu |
| Çıkış | Normalde açık kontak |
| Besleme | 24 V DC, 20 mA |
| Kablo | Yağa dayanıklı, 3 m standart (en küçük büküm yarıçapı R7) |
| Yüzey işlemi | Taşlama |
| LED | Normalde kapalı, tetiklemede yanar |
Nerede kullanılır
Kablo çekilebilen tezgahlarda standart çözüm
Tablanın dönmesi gerekmeyen tezgahlar
Küçükten büyüğe her boy işleme merkezi
Gravür ve hassas işleme tezgahları
Kablosuz takım ayar cihazı
Takım ayar cihazına kablo çekmek her tezgahta mümkün değildir. Tabla hareketliyse, kablo kanalı doluysa ya da cihaz sık sık sökülüp takılıyorsa kablo bir kısıt haline gelir. SOTS aynı ölçüm mekanizmasını kablosuz olarak sunar.
Aynı mekanizma, kablosuz
SOTS, kablolu modelle aynı kinematik dirençli mekanizmayı kullanır. Temas ucu üç bilya yuvası üzerine yay kuvvetiyle oturur; temas anında direnç yükselir ve sinyal üretilir. Tekrarlanabilirlik 1 mikron, temas ömrü 10 milyon tetiklemenin üzerindedir. Ön hareket sıfırdır. Aşırı hareket koruması XY düzleminde ±12,5 derece, Z yönünde 6,35 milimetredir. Gövde IP68 sınıfında sızdırmazdır ve temas yüzeyleri tungsten karbürdür.
Ölçüm değerleri de aynıdır: takım boyu ve çapı ölçülür, aşınma izlenir, kırılma çevrim içinde tespit edilir. Aradaki tek fark sinyalin nasıl iletildiğidir.
Modüler yapı
SOTS bağımsız bir cihaz değildir. Bir ölçüm probu, braket ve uç kitinden oluşur. Prob brakete monte edilir, braket de tezgah tablasına sabitlenir. Bu yapı iki şey sağlar: kablo yoktur, ve cihaz gerektiğinde birkaç dakikada sökülüp başka bir tezgaha taşınabilir.
Otomatik takım ayarı
Takım boyu ölçülerek yükseklik ofseti kurulur ve boyun tolerans içinde olup olmadığı kontrol edilir. Çap, takım kendi devrinde dönerken ölçülür ve takım ölçü ofseti bu değerle kurulur. Elle ayar ve elle veri girişinden kaynaklanan hatalar ortadan kalkar.
Çevrim içi kontrol
Kırık takım işleme sırasında tespit edilir. İşleme adımları arasında alınan ölçümlerle takım aşınması telafi edilir. Aşınma izin verilen değeri aştığında tezgah alarm verir ve telafi gerektiğini bildirir. Sektörde yaygın kullanılan kontrol üniteleri desteklenir.
| Model | SOTS |
|---|---|
| Ölçüm | Takım boyu ve çapı; aşınma ve kırılma tespiti |
| Algılama yönü | 5 yön (±X, ±Y, +Z) |
| Tekrarlanabilirlik | 1 µm |
| Ön hareket | 0 |
| Aşırı hareket koruması | XY: ±12,5° Z: 6,35 mm |
| Temas kuvveti | XY: 0,4 – 0,8 N Z: 4,0 N |
| Temas ömrü | 10 milyondan fazla |
| Temas malzemesi | Tungsten karbür |
| En küçük algılanan takım | Ø1,0 mm |
| Sızdırmazlık | IP68 |
| Çıkış | Normalde açık kontak |
| Yüzey işlemi | Taşlama |
Kablosuz olmanın getirisi
Kablo çekilemeyen tezgahlarda kullanılabilir
Tablası hareketli tezgahlarda kablo sorunu yok
Dakikalar içinde sökülüp taşınabilir
Tekrarlanabilirlik değeri cihazın kendi değeridir; tezgahın konumlama hatası hesaba katılmamıştır. Sahada elde edilen doğruluk, cihaz ile tezgahın birlikte davranışına bağlıdır.
