Контактный датчик привязки
Измеряйте инструмент на станке
S5TS — длина, диаметр и обнаружение поломки
Ручная установка длины инструмента — один из главных источников простоя на обрабатывающем центре. На фрезах малого диаметра поломка часто остаётся незамеченной, и брак уходит на следующую операцию. S5TS решает обе задачи внутри цикла самого станка.
Длина и диаметр одним устройством

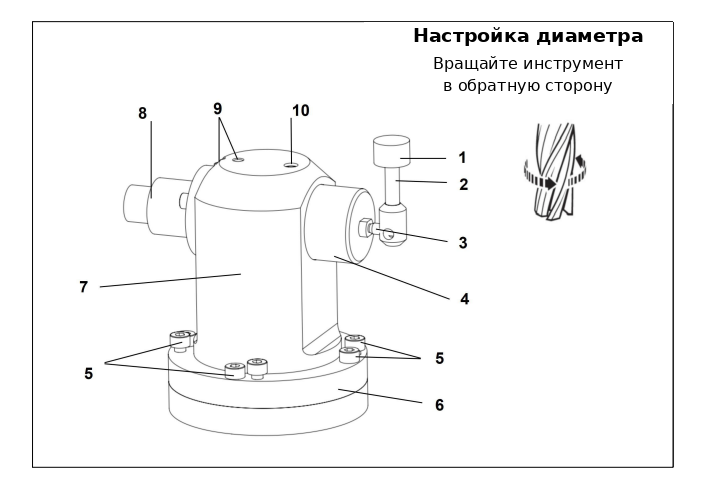

S5TS измеряет и длину, и диаметр инструмента. Оба измерения снимаются с одной контактной поверхности: цилиндрического контактного элемента на вертикальном стержне сбоку от корпуса. Для длины инструмент опускается на верхнюю грань этого элемента, для диаметра подходит к его боковой грани. Деталь над корпусом — не контактная поверхность, а защитный колпак.
Оба измерения выполняются в одном цикле, и значения записываются прямо в таблицу корректоров. Устройства, измеряющие только длину, не видят износ по диаметру; S5TS закрывает этот пробел.
Кинематическое резистивное срабатывание
Устройство работает по кинематическому резистивному принципу. Контактный элемент опирается на три шаровые опоры под усилием пружины; при касании площадь контакта в опорах уменьшается, сопротивление растёт и формируется сигнал. После снятия касания механизм возвращается на место в пределах 1 микрона. Стабильность возврата и есть основа повторяемости.
Предварительный ход равен нулю: срабатывание происходит в момент касания и не ждёт, пока элемент пройдёт какое-то расстояние. Защита от перебега — ±12,5 градуса в плоскости XY и 6,35 мм по Z. Ресурс — более 10 миллионов срабатываний, контактные поверхности из твёрдого сплава.
Износ и поломка внутри цикла
Инструмент измеряется до начала работы и снова после её окончания. Разница между измерениями показывает износ. Когда разница превышает допустимое значение, станок выдаёт аварию и сообщает о необходимости коррекции; при поломке цикл останавливается. Решение не ждёт оператора.
Условия цеха
Корпус имеет степень защиты IP68 и двойную защитную конструкцию; СОЖ и стружка не достают до механизма. Кабель маслостойкий, стандартно 3 метра, по запросу изменяется. Минимальный радиус изгиба R7. Светодиод обычно погашен и загорается в момент срабатывания, поэтому работу можно проверить глазом.
Питание 24 В пост. тока, 20 мА. Выход — нормально разомкнутый контакт. Поскольку сигнал идёт по кабелю, нет ни батареи, ни привязки, ни проблем прямой видимости. Поддерживаются широко распространённые стойки ЧПУ.
| Модель | S5TS |
|---|---|
| Измерение | Длина и диаметр инструмента; обнаружение поломки |
| Направления касания | 5 направлений (±X, ±Y, +Z) |
| Повторяемость | 1 мкм |
| Предварительный ход | 0 |
| Защита от перебега | XY: ±12,5° Z: 6,35 мм |
| Усилие касания | XY: 0,4 – 0,8 Н Z: 4,0 Н |
| Ресурс срабатываний | Более 10 миллионов |
| Материал контакта | Твёрдый сплав |
| Наименьший инструмент | Ø1,0 мм |
| Степень защиты | IP68, двойная |
| Передача сигнала | Кабельная |
| Выход | Нормально разомкнутый контакт |
| Питание | 24 В пост. тока, 20 мА |
| Кабель | Маслостойкий, 3 м стандарт (мин. радиус изгиба R7) |
| Обработка поверхности | Шлифование |
| Светодиод | Обычно погашен, горит при срабатывании |
Где применяется
Стандартное решение там, где можно проложить кабель
Станки, где стол не должен вращаться
Обрабатывающие центры любого размера
Гравировальные и прецизионные станки
Беспроводной датчик привязки
Проложить кабель к датчику привязки удаётся не на каждом станке. Если стол подвижен, кабельный канал занят или устройство часто снимают и ставят, кабель становится ограничением. SOTS предлагает тот же измерительный механизм без кабеля.
Тот же механизм, без кабеля
SOTS использует тот же кинематический резистивный механизм, что и кабельная модель. Контактный элемент опирается на три шаровые опоры под усилием пружины; при касании сопротивление растёт и формируется сигнал. Повторяемость 1 микрон, ресурс более 10 миллионов срабатываний. Предварительный ход равен нулю. Защита от перебега ±12,5 градуса в плоскости XY и 6,35 мм по Z. Корпус имеет степень защиты IP68, контактные поверхности из твёрдого сплава.
Измерения тоже те же: измеряются длина и диаметр инструмента, отслеживается износ, поломка выявляется внутри цикла. Отличается только способ передачи сигнала.
Модульная конструкция
SOTS не является самостоятельным устройством. Он состоит из измерительного щупа, кронштейна и комплекта наконечников. Щуп ставится на кронштейн, кронштейн крепится к столу станка. Это даёт две вещи: кабеля нет, и устройство можно за минуты снять и перенести на другой станок.
Автоматическая привязка инструмента
Длина инструмента измеряется, чтобы задать корректор по высоте и проверить, находится ли длина в поле допуска. Диаметр измеряется при вращении инструмента на его оборотах, и по этому значению задаётся корректор на размер. Ошибки ручной настройки и ручного ввода исчезают.
Контроль в процессе
Сломанный инструмент выявляется во время обработки. Износ компенсируется по измерениям между переходами. Когда износ превышает допустимое значение, станок выдаёт аварию и сообщает о необходимости коррекции. Поддерживаются широко распространённые стойки ЧПУ.
| Модель | SOTS |
|---|---|
| Выход | Нормально разомкнутый контакт |
| Направления касания | 5 направлений (±X, ±Y, +Z) |
| Повторяемость | 1 мкм |
| Предварительный ход | 0 |
| Защита от перебега | XY: ±12,5° Z: 6,35 мм |
| Усилие касания | XY: 0,4 – 0,8 Н Z: 4,0 Н |
| Ресурс срабатываний | Более 10 миллионов |
| Материал контакта | Твёрдый сплав |
| Наименьший инструмент | Ø1,0 мм |
| Степень защиты | IP68 |
| Конструкция | Щуп, кронштейн и комплект наконечников |
| Обработка поверхности | Шлифование |
Что даёт отсутствие кабеля
Применим там, где кабель проложить нельзя
Нет проблемы кабеля на станках с подвижным столом
Снимается и переносится за минуты
Значение повторяемости относится к самому устройству; погрешность позиционирования станка не учтена.
