Ölçüm probları
Sıfır noktasını prob bulsun
CNC Probing kızılötesi ölçüm probu — 1 mikron tekrarlanabilirlik
İş parçasını tezgaha bağladıktan sonra sıfır noktasını elle bulmak, hem zaman alır hem de operatöre bağlı bir hata kaynağıdır. Ölçüm probu bu işi otomatik yapar: parçanın konumunu bulur, iş koordinatlarını yazar ve işleme başlamadan önce ölçüyü doğrular.
CNC Probing kızılötesi ölçüm probu, iş mili konisine takılan bir ünitedir. İşleme öncesinde iş parçasının koordinatlarını belirleyerek gelen malzeme hatalarını ortadan kaldırır. İşleme sırasında ve sonrasında düzlemsellik, mesafe, açı ve delik çapı gibi ölçüleri alır. Böylece kalite kontrolü tezgahın içine taşınır; hurda azalır, ölçüm için tezgah durdurulmaz.
Kinematik dirençli yapı
Prob, sektörde uzun süredir kanıtlanmış kinematik dirençli prensiple çalışır. Ölçüm ucu üç bilya yuvası üzerine yay kuvvetiyle oturur ve bu yuvalardan bir akım geçer. Uç bir yüzeye temas ettiğinde bilyalar arasındaki temas alanı küçülür, direnç yükselir ve sistem tetikleme sinyali üretir. Temas kalktığında yay ucu kendi yerine geri oturtur.
Bilyalar ve çubuklar özel bir işlemden geçirilerek 10 milyon tetikleme ömrü sağlanır. Ayrıca geliştirilen mikro salınımlı kendiliğinden sıfırlama yapısı, bu tip problarda sık görülen kararsız tekrarlanabilirlik sorununu ortadan kaldırır. Standart 50 mm ölçüm ucu ile 600 mm/dak hızda tek yönlü tekrarlanabilirlik 1 mikrondur.
Kesintisiz sinyal iletimi
Sinyal iletimi kodlanmış optik haberleşme ile yapılır; iletim kararlıdır, tepki süresi kısadır ve sinyal kaybı yaşanmaz. Çift kanal yapısı ve uzaktan frekans değiştirme sayesinde, aynı atölyede çalışan kızılötesi probların birbirini etkilemesi sorunu çözülmüştür. İletim prob ekseni boyunca 360 derecedir; çalışma mesafesi 5 metredir.
Uzun pil ömrü
Prob, çok eşikli güç tüketim denetimi kullanır. Yonga ve devre tasarımının iyileştirilmesiyle tüketim düşürülmüştür. Sürekli kullanımda pil ömrü 360 günden, yüzde beş kullanımda 540 günden, beklemede 600 günden fazladır. Piller standart LS14250 lityum tiptir ve kolayca temin edilir.
Montajı kolaylaştıran mıknatıslı taban

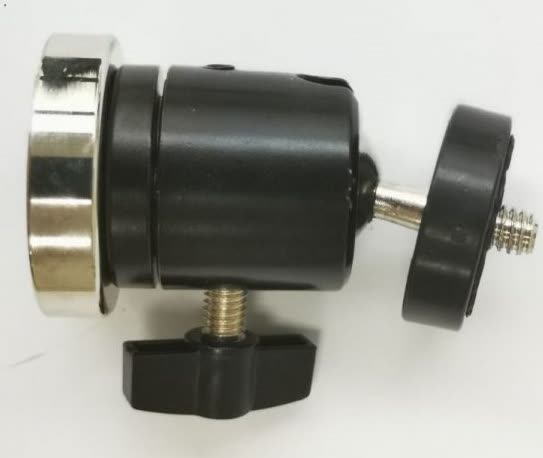

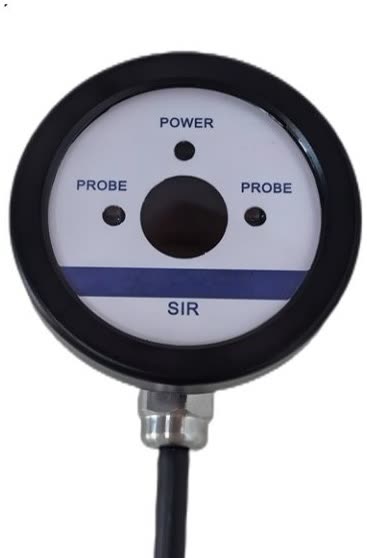

Alıcı ünitesinin montajı, klasik çözümlerde tezgaha delik açmayı gerektirir. CNC Probing alıcısı mıknatıslı bir taban ile verilir; alıcı önce tabana, taban da tezgahın sac gövdesine tutturulur. Böylece delik açılmadan, dakikalar içinde montaj yapılır ve gerekirse alıcı kolayca başka bir noktaya taşınır.
| Model | SOMP40 |
|---|---|
| Tek yönlü tekrarlanabilirlik | 1 µm (2σ) (50 mm uç, 600 mm/dak) |
| Algılama yönleri | ±X, ±Y, +Z |
| Tetikleme kuvveti | XY: 0,4 – 0,8 N Z: 4,0 N |
| Aşırı hareket koruması | XY: ±15° Z: 6,35 mm |
| Sinyal iletimi | Kızılötesi, darbe tetiklemeli |
| Çalışma mesafesi | 5m |
| İletim açısı | Prob ekseni boyunca 360° |
| Tetikleme ömrü | 10 milyondan fazla |
| Ağırlık | 280 g (tutucu hariç, pillerle) |
| Pil | 2 × lityum LS14250 |
| Pil ömrü | Bekleme > 600 gün %5 kullanım > 540 gün Sürekli > 360 gün |
| Sızdırmazlık | IP68 |
| Çalışma sıcaklığı | 0 – 60 °C |
| Sertifika | ISO 9001 |
Ölçüm uçları
Ölçümü belirleyen en küçük parça

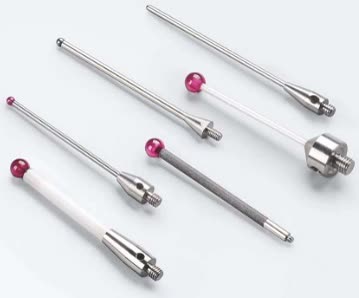

CNC Probing ölçüm uçları — seçim rehberi
Ölçüm ucu, probun iş parçasına dokunan tek parçasıdır. Bilyanın yuvarlaklığı bozuksa, sap eğilirse veya diş toleransı büyükse, prob ne kadar hassas olursa olsun ölçüm bozulur. Yanlış seçilmiş bir uç, ölçüm doğruluğunu yüzde ona varan oranda düşürebilir.

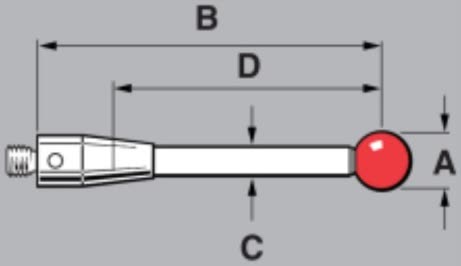

Düz uçlar
En yaygın tiptir ve ölçümlerin büyük bölümünde kullanılır. Kademeli veya konik saplı olabilir; iş parçasına erişim kolaysa konik sap daha yüksek rijitlik verir. Bilya malzemesi yakut, silisyum nitrür, zirkonya, seramik veya tungsten karbür olabilir. Sap ve tutucu malzemeleri titanyum, tungsten karbür, paslanmaz çelik, seramik ve karbon fiberdir.
Silindirik uçlar
Sac, pres parça ve ince cidarlı iş parçalarında bilyalı uçla düzgün temas sağlanamaz; bu durumda silindirik uç kullanılır. Ayrıca diş profillerinin problanması ve kılavuz çekilmiş deliklerin merkezinin bulunması bu uçla yapılır. Bilya uçlu silindirik modeller X, Y ve Z yönlerinin üçünde de referans alınmasına izin verdiği için yüzey kontrolü de yapılabilir.
Uzatmalar
Çok derin cep ve delik ölçümlerinde ya da erişimi zor noktalarda uzatma kullanılır. Uzatma her eklemede bir esneme noktası eklediği için, ihtiyaç olmadıkça kullanılmaması önerilir.
Uçlar standart ve özel ölçülerde üretilir.
Malzeme seçimi
Tungsten karbür yüksek rijitlik verir; özellikle küçük sap çaplarında ve kademeli uçlarda tercih edilir. Ancak büyük sap çapı ve uzun boyda ağırlığına dikkat etmek gerekir. Seramik hafif olduğu için uzun uçlarda kullanılır; ısıl olarak kararlıdır ve tezgah uygulamalarında kırılma emniyeti sağlar. Çelik, ağırlığın sorun olmadığı standart uygulamalarda yüksek rijitlik verir. Karbon fiber, tungsten karbürün yaklaşık beşte biri ağırlığındadır; çok uzun uçlarda ve ısıl kararlılık gerektiren üretim ortamlarında en uygun seçimdir.
Uç seçerken üç kural
| Malzeme | Ağırlık · Rijitlik · Nerede kullanılır |
|---|---|
| Tungsten karbür | Ağır · Çok yüksek · Küçük sap çapı ve kademeli uçlar; standart uygulamaların çoğu |
| Seramik | Hafif · Orta – yüksek · Uzun uçlar; ısıl kararlılık ve tezgahta kırılma emniyeti |
| Çelik | Ağır · Yüksek · Ağırlığın sorun olmadığı standart uygulamalar |
| Karbon fiber | Çok hafif · Orta · Çok uzun uçlar; titreşimi yüksek tezgahlar |
Bilya malzemesi ayrıca seçilir: yakut, silisyum nitrür, zirkonya, seramik veya tungsten karbür. Tutucu ve sap malzemeleri titanyum, tungsten karbür, paslanmaz çelik, seramik ve karbon fiberdir.
Prob takım tutucuları
Probu iş miline oturtan parça

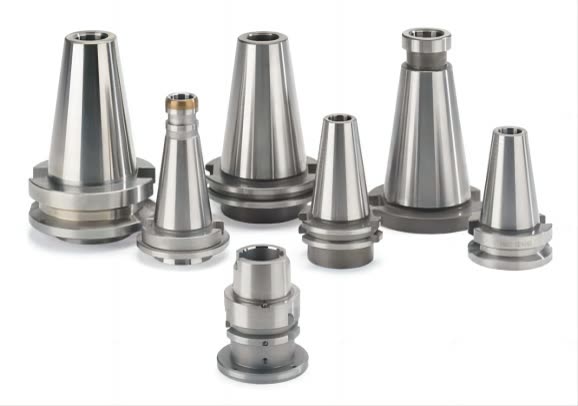

CNC Probing takım tutucuları — BT, HSK, SK ve CAT
Prob, iş mili konisine bir takım tutucu ile bağlanır. Tutucunun görevi sadece tutmak değildir: probu iş mili ekseniyle aynı hizaya oturtur. Tutucu yanlış seçilirse veya merkezleme yapılmazsa, prob ne kadar hassas olursa olsun her ölçüm sabit bir sapma taşır.
Üç adımda seçim
İki bilgiyle seçilir
Doğru tutucuyu seçmek için iki şeyin bilinmesi yeterlidir: tezgahın iş mili konisi ve probun gövde çapı. Koniklik tezgahın modelinden okunur. Model kodu bu iki bilgiyi birleştirir.
Dört koni ailesi
Ürün gamı BT, HSK, SK ve CAT konikliklerini kapsar. BT ve SK serileri Japon ve Avrupa kaynaklı işleme merkezlerinde, CAT serisi Amerikan kaynaklı tezgahlarda, HSK serisi ise yüksek devirli ve hassas işleme merkezlerinde yaygındır. HSK ailesinde hem E hem A tipi gövdeler mevcuttur.
Çekme pimi ve ayar vidaları dahil
Her tutucu, çekme pimi ve merkezleme ayar vidalarıyla birlikte teslim edilir. Ayrı parça sipariş etmek gerekmez. Ayar vidaları, prob ucunun iş mili ekseniyle aynı hizaya getirilmesini sağlar; bu ayar prob ilk takıldığında bir kez yapılır.
| BT serisi | CP-BT30-D11.2 CP-BT30-D20 CP-BT40-D11.2 CP-BT40-D20 CP-BT50-D11.2 CP-BT50-D20 |
|---|---|
| HSK serisi | CP-HSK25E-D11.2 CP-HSK32E-D11.2 CP-HSK40E-D11.2 CP-HSK50E-D11.2 CP-HSK63E-D11.2 CP-HSK63A-D20 CP-HSK100A-D20 |
| SK serisi | CP-SK30-D11.2 CP-SK40-D11.2 CP-SK50-D11.2 CP-SK40-D20 CP-SK50-D20 |
| CAT serisi | CP-CAT30-D11.2 CP-CAT40-D11.2 CP-CAT50-D11.2 CP-CAT50-D20 |
Tekrarlanabilirlik değeri cihazın kendi değeridir; tezgahın konumlama hatası hesaba katılmamıştır. Sahada elde edilen doğruluk, cihaz ile tezgahın birlikte davranışına bağlıdır.
